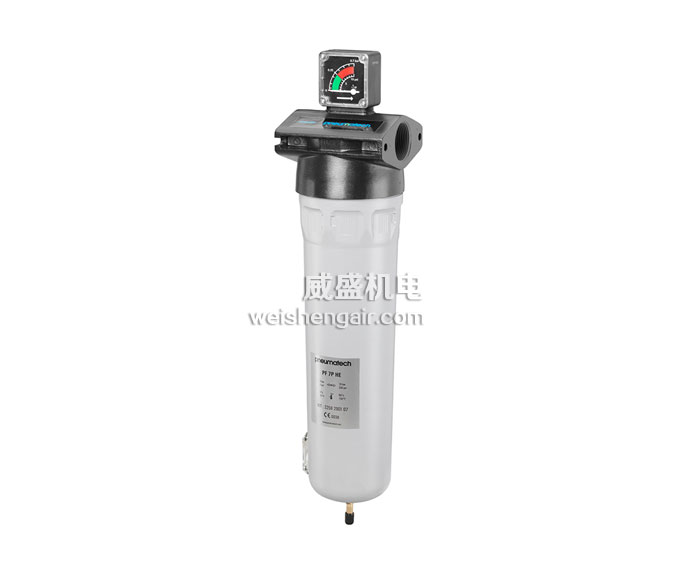

名称：PRIMAK PF-螺纹式过滤器
详细信息
保证气体洁净效率高的玻璃纤维滤芯材质
无滤芯破裂，外壳内裂、泄露或集尘再飞散
有效的节能
选用合理过滤材质，更低的压损
较高质量标准
深入研究、开发产品
每个过滤器都经过严格的质量控
用ISO标准做的制造质量检查和测试
较高强度设计
较高强度的不锈钢穿孔滤网骨架
玻璃纤维外有防护层保护
外壳设计寿命20年
方便的安装保养
不同的过滤精度有不同的颜色
有压差显示
|
参数 |
单位 |
PRIMAK PF9 |
PRIMAK PF18 |
PRIMAK PF25 |
PRIMAK PF35 |
PRIMAK PF60 |
PRIMAK PF105 |
PRIMAK PF140 |
PRIMAK PF175 |
PRIMAK PF260 |
PRIMAK PF380 |
PRIMAK PF490 |
|
处理流量 |
m3/min |
0.9 |
1.8 |
2.5 |
3.5 |
6 |
10.5 |
14 |
17.5 |
26 |
36 |
49 |
|
接口尺寸 |
G |
3/8" |
1/2" |
1/2" |
1“ |
1“ |
1 1/2" |
1 1/2" |
1 1/2" |
2“ |
3“ |
3“ |
|
尺寸A |
mm |
417 |
417 |
417 |
436 |
436 |
630 |
630 |
630 |
720 |
820 |
990 |
|
尺寸B |
mm |
106 |
106 |
106 |
148 |
148 |
180 |
180 |
180 |
212 |
240 |
240 |
|
尺寸C |
mm |
96 |
96 |
96 |
121 |
121 |
152 |
152 |
152 |
190 |
230 |
230 |
|
重量 |
Kg |
1 |
1.1 |
1.3 |
1.9 |
2.1 |
4.2 |
4.5 |
4.6 |
6.9 |
11 |
12.6 |
|
滤芯更换空间（mm) |
228 |
228 |
283 |
303 |
343 |
449 |
532 |
532 |
618 |
720 |
890 |
|
设计工况：工作压力：7barg
|
|
等级 |
S |
D |
G |
C |
V |
|
性能 |
|
粗除尘 |
精除尘 |
粗除油 |
精除油 |
活性炭 |
|
除尘效率（@0.1um) % |
99.81% |
99.98% |
n/a |
n/a |
n/a |
|
|
除尘精度 |
0.1-0.5μm |
400000 |
20000 |
n/a |
n/a |
n/a |
|
0.5-1.0μm |
6000 |
400 |
n/a |
n/a |
n/a |
|
|
1.0-1.5μm |
100 |
10 |
n/a |
n/a |
n/a |
|
|
除油精度 mg/m³ |
n/a |
n/a |
≤0.1 |
≤0.01 |
≤0.003 |
|
|
初始压降 bar |
0.12 |
0.14 |
0.12 |
0.14 |
0.16 |
|
|
进气压力（bar) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
|
修正系数 |
0.38 |
0.53 |
0.65 |
0.75 |
0.83 |
0.92 |
1 |
1.06 |
1.2 |
1.31 |
1.41 |
1.5 |
