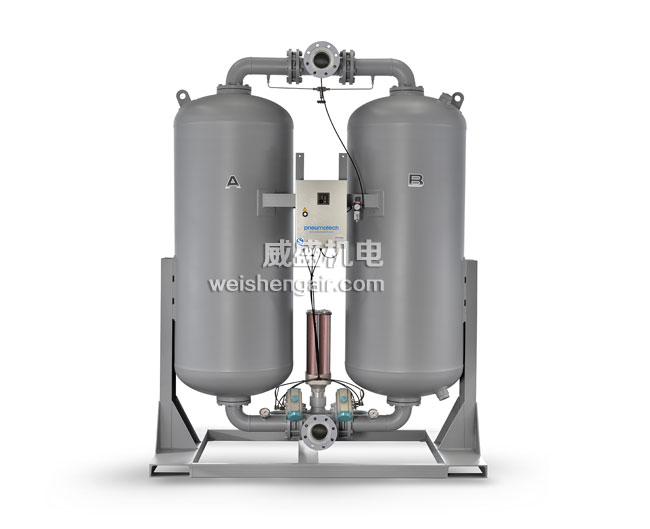

SH无热吸附式干燥机

SH无热吸附式干燥机

查看大图

SH无热吸附式干燥机

名称：SH无热吸附式干燥机

详细信息

降低能源成本

集成了各种具有低碳节能功能的部件。
低压降能有效降低能源成本。

安装简单

采用全合一高集成紧凑设计，占地面积非常小。

交付后的安装较为简便，即装即用，因而能限度减少停机检修时间，所有内部部件的布置均便于维护。

采用干燥剂和高耐用阀门使干燥机的维护间期大大超过标准维护间期。

SH200 ～1500 技术参数

SH 型号	处理量	外形尺寸（mm)			进出口尺寸	重量	功率	耗气量	前置过滤器	后置过滤器
SH 型号	M3/min	长	宽	高	DN	Kg	KW	%	前置过滤器	后置过滤器
SH200	18	1351	807	2273	65	640	0.15	14-20%	PRIMAK PF175FC	PRIMAK PF175FS
SH250	22	1351	807	2273	65	684	0.15	14-20%	PRIMAK PF260FC	PRIMAK PF260FS
SH300	26	1402	867	2273	80	860	0.15	14-20%	PRIMAK PF260FC	PRIMAK PF260FS
SH350	32.5	1520	916	2500	80	1075	0.15	14-20%	PRIMAK PF380FC	PRIMAK PF380FS
SH500	45	1884	905	2581	100	1290	0.15	14-20%	PRIMAK PF490FC	PRIMAK PF490FS
SH600	60	1998	1022	2621	100	1822	0.15	14-20%	PF 3FC HE	PF 3FS HE
SH700	66.5	2084	1033	2775	100	2081	0.15	14-20%	PF 3FC HE	PF 3FS HE
SH950	88	2645	1325	2895	125	3376	0.15	14-20%	PF 5FC HE	PF 5FS HE
SH1200	100	2645	1325	3023	150	3741	0.15	14-20%	PF 5FC HE	PF 5FS HE
SH1500	114	2845	1425	3132	150	4509	0.15	14-20%	PF 6FC HE	PF 6FS HE

SH200 ～1500修正系数

Tinlet	工作压力 [Bar_g]
[degC]	4.5	5	6	7	8	9	10
<=35	0.67	0.74	0.86	1.00	1.09	1.21	1.33
40	0.51	0.56	0.65	0.74	0.83	0.93	1.02
45	0.40	0.43	0.50	0.57	0.64	0.71	0.78
50	0.31	0.34	0.39	0.45	0.50	0.55	0.61

设计工况：工作压力：7barg，入口温度：35℃
